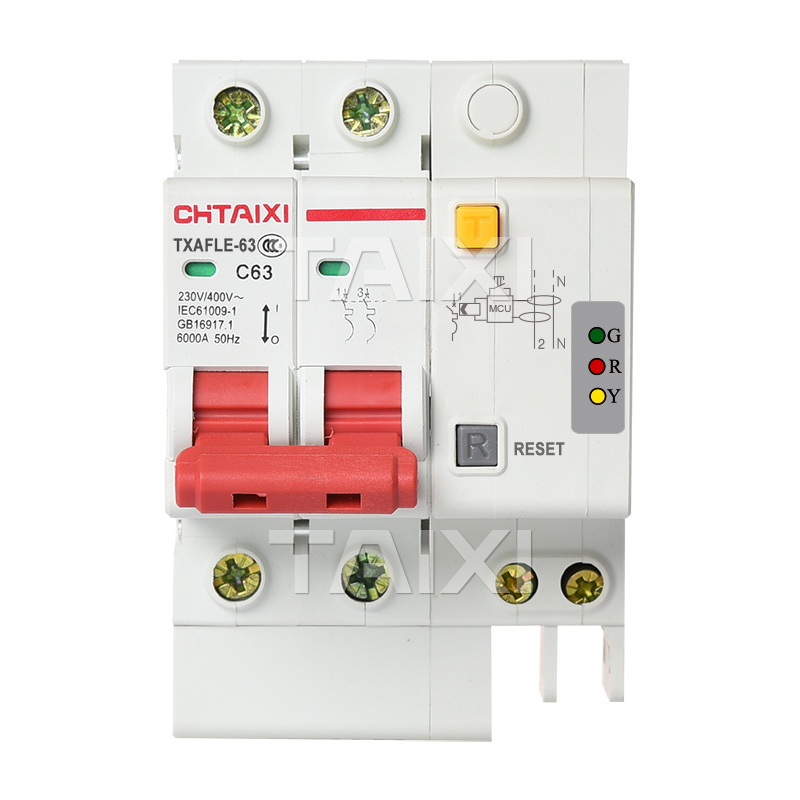

AFCI-63 Störlichtbogenunterbrecher
Erdschluss-Leistungsschalter | ELCB
Parameter
Einzelheiten
Größe Gewicht
verbunden
Video
Botschaft
Übersicht
Arc Fault Circuit Unterbrecher (AFCI) ist das neueste Produkt der Schaltung-Schutz. Seine Hauptfunktion ist zur Detektion und Identifizierung von gefährlichen geerdete Störlichtbögen, parallele Störlichtbögen und Störlichtbögen Serie und den Betrieb des Gerätes zu fahren, die Strom, elektrische Brände zu vermeiden rechtzeitig abgeschnitten. Wann tritt Störlichtbogen, aufgrund der geringen Stromstärke, niedriger als die Einstellwerte der Überstromschutz im Energiesystem, besonders häufig in Niederspannungsverteilungen Bereich installiert sind Installation AFCI im terminal verteilungsposition Prompt kann finden Sie den Bogen zu und die Schaltung geschnitten Sie ab, reduzieren Sie effektiv die Schäden durch den Lichtbogen.
Bogen Fault Circuit Unterbrecher ist eine intelligente Schaltung Beschützer, der erkennen und fehlerhafte Bögen und normalen operativen Bögen in der Schaltung zu identifizieren kann. Verhindern, dass die Brandgefahr durch Störlichtbögen wie schlechter Kontakt und schlechte Isolierung der Stromkreis verursacht. Legen Sie Schuld lichtbogenschutz, Überlastschutz, Kurzschlussschutz, Überspannungsschutz, Überspannungsschutz, Auslaufschutz ineinander.
Gebiet und Nutzung
AFCI Arc Fault Circuit Unterbrecher hauptsächlich im Verteilerkasten des Verbreitungssystems der terminal installiert sind, können auch in der Wohnung, Büro, alle Arten von großen Supermärkten, Kaufhäusern, Krankenhäusern, Flughäfen, Textilfabriken, Lager installiert werden, Öl-Depots, Raffinerien, Vergnügungsstätten, Hotels, Transport Ölpipelines und anderen Gelegenheiten, wo es Strom, die Geräte können installiert und verwendet, verbreitet in elektrische Brandschutz.
Produkt-Features
Verwendung eingebettet Digitalschaltung Systemkontrolle und original Bogen-Feature-Erkennung Algorithmus, geringe Größe und starke Funktion zur automatischen Überwachung und den Schutz der Störlichtbogen, erreichen effektiv schützen die Niederspannungsverteilung Linien und elektrische Ausrüstung und persönliche Sicherheit.
Verwendung die Schuld Bogen umfassende Nachweismethode kombiniert mit Linie aktueller Zeitbereich und Frequenzbereich FFT zu erkennen, die gleichzeitige Positionierung der Zeitbereich und Frequenzbereich.
● sind seine Eigenschaften wie folgt:
(1) mit Automatik und Handsteuerung Funktion;
(2) mit der Funktion, die Detektion und Identifizierung von gefährlichen Boden Störlichtbogen, parallele Störlichtbogen und Serie Störlichtbogen;
(3) mit der Funktion das rechtzeitige fahren Gerätevorgangs abzuschneiden, den Strom zu vermeiden, das elektrische Feuer;
(4) mit Erkennung von Überstrom, Kurzschluss, Überspannung und vieles mehr;
(5) mit Schuld Memory-Funktion, einfach zu Fehler Abfrage, Analyse.
(6) mit Indikator Licht-Alarm-Funktion
(7) mit einer Reihe von aktuellen, Nennspannung
(8) mit einpoligen bewertet, ein- und Ausschalten der Funktion
(9) mit der Funktion des Schuld-Ergebnis anzeigen
(10) mit kostenlosen Trip-Funktion
(11) mit den Funktionen der rostvorsorge, Feuchtigkeitsbeständigkeit und elektrischen Schlag-Schutz
● Mit den Merkmalen des selbst matching zwischen Kontrolle und Schutz gegenüber dem System bestehend aus diskreten Komponenten
AFDD einstellen Kontrolle und Schutz in einem Lichtbogen-Detektor-ID + Leistungsschalter entspricht. Die löst das passende Problem der Schutz- und Merkmale der diskrete Komponenten, so dass die Schutz- und Leittechnik Eigenschaften mehr perfekt sein können.
● im Vergleich mit der Leistungsschalter und die Sicherung hat die Eigenschaften von Bogen Erkennung und Schutz
Das konventionelle Kurzschluss Schutzmechanismus basierend auf Schutzschalter und Sicherungen können nur die Funktionsschutz der Geräte erfüllen wenn der Kurzschluss Kapazität ist sehr klein. Wenn Störlichtbogen, aufgrund der geringen Stromstärke auftritt niedriger als die Einstellwerte der Überstromschutz die im Energiesystem, besonders häufig in Niederspannungsverteilungen Bereich installiert sind, daher kann nicht vollständig schützen gegen Störlichtbögen.
● Mit umfassenden Inspektion im Vergleich zum Bogen Detektionsgerät des Sensors
Wenn der bogenparameter über Sensoren zu erkennen, sie muss in der Lage die Störlichtbogen, bringt Unannehmlichkeiten auf umfassende Prüfung in der Schaltung installiert werden und AFDD löst dieses Problem sehr gut.
● Mit Echtzeit-im Vergleich zum restlichen aktuellen Beschützer (RCD)
Wenn Reihe und parallel Störlichtbogen auftreten, reduziert die Fehlerimpedanz der Laststrom, machen die aktuellen niedriger als der RCD Reise Wert, was zu RCD kann nicht stolpern schnell in Echtzeit.
Verwendung die Schuld Bogen umfassende Nachweismethode kombiniert mit Linie aktueller Zeitbereich und Frequenzbereich FFT zu erkennen, die gleichzeitige Positionierung der Zeitbereich und Frequenzbereich.
● sind seine Eigenschaften wie folgt:
(1) mit Automatik und Handsteuerung Funktion;
(2) mit der Funktion, die Detektion und Identifizierung von gefährlichen Boden Störlichtbogen, parallele Störlichtbogen und Serie Störlichtbogen;
(3) mit der Funktion das rechtzeitige fahren Gerätevorgangs abzuschneiden, den Strom zu vermeiden, das elektrische Feuer;
(4) mit Erkennung von Überstrom, Kurzschluss, Überspannung und vieles mehr;
(5) mit Schuld Memory-Funktion, einfach zu Fehler Abfrage, Analyse.
(6) mit Indikator Licht-Alarm-Funktion
(7) mit einer Reihe von aktuellen, Nennspannung
(8) mit einpoligen bewertet, ein- und Ausschalten der Funktion
(9) mit der Funktion des Schuld-Ergebnis anzeigen
(10) mit kostenlosen Trip-Funktion
(11) mit den Funktionen der rostvorsorge, Feuchtigkeitsbeständigkeit und elektrischen Schlag-Schutz
● Mit den Merkmalen des selbst matching zwischen Kontrolle und Schutz gegenüber dem System bestehend aus diskreten Komponenten
AFDD einstellen Kontrolle und Schutz in einem Lichtbogen-Detektor-ID + Leistungsschalter entspricht. Die löst das passende Problem der Schutz- und Merkmale der diskrete Komponenten, so dass die Schutz- und Leittechnik Eigenschaften mehr perfekt sein können.
● im Vergleich mit der Leistungsschalter und die Sicherung hat die Eigenschaften von Bogen Erkennung und Schutz
Das konventionelle Kurzschluss Schutzmechanismus basierend auf Schutzschalter und Sicherungen können nur die Funktionsschutz der Geräte erfüllen wenn der Kurzschluss Kapazität ist sehr klein. Wenn Störlichtbogen, aufgrund der geringen Stromstärke auftritt niedriger als die Einstellwerte der Überstromschutz die im Energiesystem, besonders häufig in Niederspannungsverteilungen Bereich installiert sind, daher kann nicht vollständig schützen gegen Störlichtbögen.
● Mit umfassenden Inspektion im Vergleich zum Bogen Detektionsgerät des Sensors
Wenn der bogenparameter über Sensoren zu erkennen, sie muss in der Lage die Störlichtbogen, bringt Unannehmlichkeiten auf umfassende Prüfung in der Schaltung installiert werden und AFDD löst dieses Problem sehr gut.
● Mit Echtzeit-im Vergleich zum restlichen aktuellen Beschützer (RCD)
Wenn Reihe und parallel Störlichtbogen auftreten, reduziert die Fehlerimpedanz der Laststrom, machen die aktuellen niedriger als der RCD Reise Wert, was zu RCD kann nicht stolpern schnell in Echtzeit.
Modell und Bedeutung
Produkt-Vorteil
● Mit Auslaufschutz, das verbessert die Zuverlässigkeit der elektrische Sicherheit.
● Die technische Verbesserung für die elektromagnetischen Mechanismus, Materialien und Technik und elektronische Schaltungen werden verarbeitet, um zu vermeiden, die Hitze, zu hohe Temperatur verursacht durch Arbeit der langen Zeit des Elektromagneten, erheblich reduzieren die Elektromagneten in Betrieb Temperatur, wodurch die Lebensdauer.
● Geeignet für alle Arten von Lasten, hohe Stabilität.
● Rated Betriebsstrom von Arc Fehler Schutzschalter ist bis zu 63A.
● Verwendung Hochleistungs-Single-Chip-System für die System-Design, digitale Kontrolle zu erreichen.
● Spezielle elektromagnetische Auslösung Mechanismus, erheblich verbessert die Genauigkeit der Überstromschutz.
● Wenn Störlichtbögen auftreten, sind mehrere Urteile innerhalb der MCU gemacht. Wenn alle Funktionen zugeordnet sind, wird die Reise durchgeführt werden.
● Die Produkte in einer breiten Palette, Haushalte, Unternehmen, Krankenhäuser, Schulen und Forschung Institutionen eingesetzt werden können.
● Integration: Kurzschluss-Schutz, Auslaufschutz, lichtbogenschutz zu einem zusammengefügt
● Stabile: hat keinen Einfluss auf das Detektionsvermögen aufgrund der Unterdrückung Last oder EMI Last zu schützen
● Multi-Domain-Erkennung: Zeitbereich, Frequenzbereich
● Flexible Installation: Plug-in-Typ, Bolzentyp, Schiene Typ Einbau.
● Die technische Verbesserung für die elektromagnetischen Mechanismus, Materialien und Technik und elektronische Schaltungen werden verarbeitet, um zu vermeiden, die Hitze, zu hohe Temperatur verursacht durch Arbeit der langen Zeit des Elektromagneten, erheblich reduzieren die Elektromagneten in Betrieb Temperatur, wodurch die Lebensdauer.
● Geeignet für alle Arten von Lasten, hohe Stabilität.
● Rated Betriebsstrom von Arc Fehler Schutzschalter ist bis zu 63A.
● Verwendung Hochleistungs-Single-Chip-System für die System-Design, digitale Kontrolle zu erreichen.
● Spezielle elektromagnetische Auslösung Mechanismus, erheblich verbessert die Genauigkeit der Überstromschutz.
● Wenn Störlichtbögen auftreten, sind mehrere Urteile innerhalb der MCU gemacht. Wenn alle Funktionen zugeordnet sind, wird die Reise durchgeführt werden.
● Die Produkte in einer breiten Palette, Haushalte, Unternehmen, Krankenhäuser, Schulen und Forschung Institutionen eingesetzt werden können.
● Integration: Kurzschluss-Schutz, Auslaufschutz, lichtbogenschutz zu einem zusammengefügt
● Stabile: hat keinen Einfluss auf das Detektionsvermögen aufgrund der Unterdrückung Last oder EMI Last zu schützen
● Multi-Domain-Erkennung: Zeitbereich, Frequenzbereich
● Flexible Installation: Plug-in-Typ, Bolzentyp, Schiene Typ Einbau.
Hauptstruktur
Hauptteil: AFCI Arc Fault Circuit Unterbrecher besteht hauptsächlich aus Leistungsschalter Modul, Leckage-Modul, Stromversorgungsmodul, Signal Klimaanlage, release-Modul und Kommunikation-Interface-Modul und so weiter.
● Netzteil: Stromversorgung, um verwandte Geräte in AFDD (Arc Fehler Erkennung Gerät).
● signalmodul Klimaanlage: durch Stromwandler, das Stromsignal im Hauptstromkreis ist verstärkt, gleichgerichtet und gefiltert durch das signalmodul Klimaanlage und dann an den Mikrocontroller gesendet.
● Freigabe Modul: In the AFCI, die elektromagnetischen Struktur der Freigabe Modul Nutzung neue energiespartechnik, die Kernverlust und Kurzschluss das elektromagnetische Schaltsystem werden minimiert, spart Strom so weit. Fügen Sie das Puffer-Gerät, um die Energie Auswirkungen der elektromagnetischen System zur Verbesserung des Zug in der Leistung des Schalters und verlängern die Lebensdauer reduzieren. Betrieb-Mechanismus des Moduls Version kann erhalten die Störmeldung erkannt von der MCU, Spule Stromkreis durch die Steuerung Kontakte abgeschnitten und brechen den Hauptstromkreis durch den elektromagnetischen Mechanismus. Nach der Fehlerbehebung, Taste den Betrieb zurückgesetzt.
● Kommunikation-Interface-Modul: über dieses Modul Strom, Spannung, aktuelle Phase, Bogen-Signal und andere Daten an den terminal Computer in Echtzeit übertragen werden können, und die Fernüberwachung realisiert werden. Im folgenden finden die aktuellen Dateninformationen, die MCU die Daten an den Host-Computer sendet tritt der Serie Arc. Datenverarbeitung-Modul nutzt dedizierte AFDD Host Computer Entwicklungsplattform für unabhängige Forschung und Entwicklung für die Analyse und Funktion Parameter Datenextraktion. Einrichten von PC-Simulator, der Algorithmus ist Pre simuliert auf dem PC-Ende, executive Sprache und Mikroprozessor sind im allgemeinen Gebrauch.
● Netzteil: Stromversorgung, um verwandte Geräte in AFDD (Arc Fehler Erkennung Gerät).
● signalmodul Klimaanlage: durch Stromwandler, das Stromsignal im Hauptstromkreis ist verstärkt, gleichgerichtet und gefiltert durch das signalmodul Klimaanlage und dann an den Mikrocontroller gesendet.
● Freigabe Modul: In the AFCI, die elektromagnetischen Struktur der Freigabe Modul Nutzung neue energiespartechnik, die Kernverlust und Kurzschluss das elektromagnetische Schaltsystem werden minimiert, spart Strom so weit. Fügen Sie das Puffer-Gerät, um die Energie Auswirkungen der elektromagnetischen System zur Verbesserung des Zug in der Leistung des Schalters und verlängern die Lebensdauer reduzieren. Betrieb-Mechanismus des Moduls Version kann erhalten die Störmeldung erkannt von der MCU, Spule Stromkreis durch die Steuerung Kontakte abgeschnitten und brechen den Hauptstromkreis durch den elektromagnetischen Mechanismus. Nach der Fehlerbehebung, Taste den Betrieb zurückgesetzt.
● Kommunikation-Interface-Modul: über dieses Modul Strom, Spannung, aktuelle Phase, Bogen-Signal und andere Daten an den terminal Computer in Echtzeit übertragen werden können, und die Fernüberwachung realisiert werden. Im folgenden finden die aktuellen Dateninformationen, die MCU die Daten an den Host-Computer sendet tritt der Serie Arc. Datenverarbeitung-Modul nutzt dedizierte AFDD Host Computer Entwicklungsplattform für unabhängige Forschung und Entwicklung für die Analyse und Funktion Parameter Datenextraktion. Einrichten von PC-Simulator, der Algorithmus ist Pre simuliert auf dem PC-Ende, executive Sprache und Mikroprozessor sind im allgemeinen Gebrauch.
Funktionsprinzip
Die wichtigsten Kontrollchip MCU in Echtzeit AFCI erkennt das Stromsignal im Hauptkreis. Wenn der Störlichtbogen im Hauptstromkreis erkannt wird, der single-Chip Mikrocomputer stolpern Signal aussendet und die Auslösung Schaltung implementiert die Auslösung Betrieb.
Überlastung und anderen Schutz: sendet die wichtigsten Kontrollchip MCU AFCI wird in Echtzeit erkennen von Überlastung, Leckage, Unterspannung, Überspannung, Überstrom und andere Fehler im Hauptkreis, Störmeldung zur Freisetzung, trennen Sie den Stromkreis, erkennen die Schutz-Betrieb.
Wichtigsten technischen Parameter
GB/T11681-2013 Standard entsprechen
(1) Grenzwert der Pausenzeit AFDD (Arc Fault Detection Device) auf die Nennspannung 220V ist in Tabelle dargestellt.
2. aktuelle brechen Restzeit des restlichen Schutzschalter ist in Tabelle dargestellt.
Betriebsanleitung
◆ Schlüssel Beschreibung
Testtaste: verwendet, um die Leckage-Funktion der AFCI zu testen, drücken die Taste "T" Test, AFCI ist kaputt, ansonsten als normal angesehen.
Griff: Zum ein-und Ausschalten der Schaltung. Ziehen Sie den Griff in die Position "ON" schalten Sie die Schaltung zum Ausschalten der Stromkreis ausgeschaltet.
◆ Betriebsanleitung
Legen Sie AFCI Griff in der aus-Stellung auf die Rennstrecke richtig zugreifen.
AFCI Griff in die ON-Position und drehen Sie auf der Rennstrecke.
Bogen-Test: Drücken Sie die Testtaste und AFDD Reise, es ist normal. Wenn nicht normal, bitte ersetzen.
AFCI Griff in die ON-Position und drehen Sie auf der Rennstrecke.
◆ LED Anweisungen
Sehen Sie die normale Arbeit der LED-Schaltung am grundlegenden Schaltplan, grünes Licht, rotes Licht aus. Wenn das rote Licht leuchtet, bedeutet dies, dass etwas nicht in der self-check-Prozess der AFDD stimmt. Neustart AFCI, wenn die oben genannten Situation weiterhin auftritt, ersetzen Sie bitte AFCI.
Testtaste: verwendet, um die Leckage-Funktion der AFCI zu testen, drücken die Taste "T" Test, AFCI ist kaputt, ansonsten als normal angesehen.
Griff: Zum ein-und Ausschalten der Schaltung. Ziehen Sie den Griff in die Position "ON" schalten Sie die Schaltung zum Ausschalten der Stromkreis ausgeschaltet.
◆ Betriebsanleitung
Legen Sie AFCI Griff in der aus-Stellung auf die Rennstrecke richtig zugreifen.
AFCI Griff in die ON-Position und drehen Sie auf der Rennstrecke.
Bogen-Test: Drücken Sie die Testtaste und AFDD Reise, es ist normal. Wenn nicht normal, bitte ersetzen.
AFCI Griff in die ON-Position und drehen Sie auf der Rennstrecke.
◆ LED Anweisungen
Sehen Sie die normale Arbeit der LED-Schaltung am grundlegenden Schaltplan, grünes Licht, rotes Licht aus. Wenn das rote Licht leuchtet, bedeutet dies, dass etwas nicht in der self-check-Prozess der AFDD stimmt. Neustart AFCI, wenn die oben genannten Situation weiterhin auftritt, ersetzen Sie bitte AFCI.
Normal arbeiten Zustand und Einbauzustand
Bedienung und Wartung
(1) die Leckagen, Überlastung und Schutz Merkmale der Arc Fault Circuit Unterbrecher sind von den Herstellern aus, die Benutzer installieren können direkt, kann nicht öffnen das rückseitige Cover nach Belieben anpassen.
(2) die Funktion der Prüftaste des Arc Fault Circuit Unterbrecher: bei der Installation drücken Sie die Taste im Anschluss Zustand oder nach der Ausführung für einen bestimmten Zeitraum hinweg, drücken Sie die Schaltfläche "Test" einmal im Monat, überprüfen Sie, ob der Auslaufschutz zuverlässig ist. Wenn im eingeschalteten Zustand, grünes Licht auf rotes Licht aus; Nach drücken die Leckage test Taste, die Freigabe Reise, zeigen, dass die AFCI normal ist, sonst ist der AFDD schlecht, bekommen ein neues zu verwenden.
3. Arc Fault Circuit Unterbrecher ist gebrochen wegen Schutz Schaltung (Schaltung, Bogen, schlechter Kontakt, Linie Bruch, Leckage, Überstrom, Überlast, Kurzschluss), sollten die Gründe ermitteln, der AFCI Griff befindet sich in der Position nach Fehlerbehebung, verbunden mit der Schaltung.
4. die grundlegenden Schaltplan siehe: dieses Produkt erlaubt nicht die Kraft aus der Ausgabe eingeben.
(5) Arc Fault Circuit Unterbrecher schützen nicht Stromschlag-Gefahr verursacht durch Kontakt mit zwei Linien die Schutzschaltung zur gleichen Zeit.
(6) Verkabelung sehen die grundlegenden Schaltplan: bei der Verdrahtung, die ankommende Leitung und ausgehende Linie müssen achten Sie auf die Installationsmethode linke null-Linie und richtige Energiebündel, gleichzeitig sicherzustellen, dass das Terminal gedrückt werden muss.
Insgesamt und Installation Dimensionen zu skizzieren
Installationsplan
